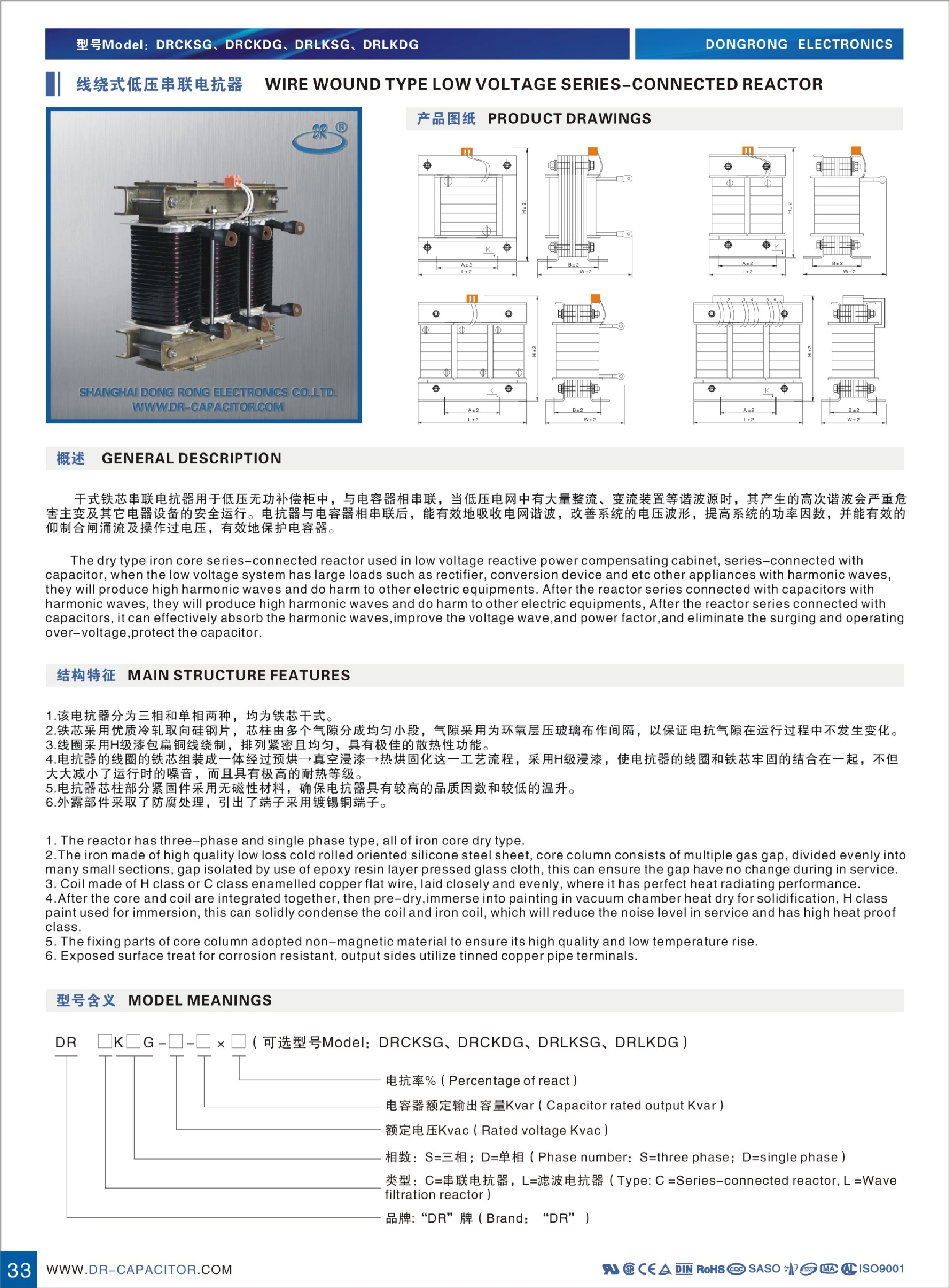

产品概述：

干式铁芯串联电抗器用于低压无功补偿柜中，与电容器相串联，当低压电网中有大量整流、变流装置等谐波源时，其产生的高次谐波会严重危害主变及其它电器设备的安全运行。电抗器与电容器相串联后，能有效地吸收电网谐波，改善系统的电压波形，提高系统的功率因数，并能有效的仰制合闸涌流及操作过电压，有效地保护电容器。

结构特征：

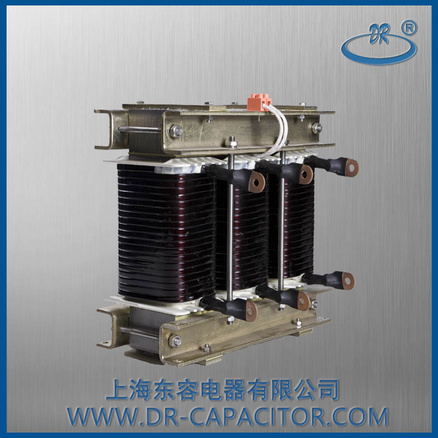

  1. 该电抗器分为三相和单相两种，均为铁芯干式;

  2. 铁芯采用优质损耗冷轧取向硅钢片，芯柱由多个气隙分成均匀小段，气隙采用为环氧层压玻璃布扮作间隔，以保证电抗气隙在运行过程中不发生变化。

  3. 线圈采用H级漆包扁铜线绕制，排列紧密且均匀，具有极佳的散热性功能;

  4. 电抗器的线圈的铁芯组装成一体经过预烘→真空浸漆→热烘固化这一工艺流程，采用H级浸漆，使电抗器的线圈和铁芯牢固的结合在一起，不但大大减小了运行时的噪音，而且具有极高的耐热等级;

  5. 电抗器芯柱部分紧固件采用无磁性材料，确保电抗器具有较高的品质因数和较低的温升;

  6. 外露部件采取了防腐处理，引出了端子采用镀锡铜管端子。
